Un compresseur semi-hermétique en froid négatif traite de l'aspiration à -30 ou -35 °C pour une condensation à +35 ou +40 °C — soit un rapport de compression de 8 à 12 selon le fluide et les conditions d'exploitation. Ce rapport impose des contraintes mécaniques et thermiques nettement supérieures à celles du froid positif, avec une viscosité d'huile qui peut chuter de 40 à 60 % entre la mise en route à froid et le régime stabilisé. La maintenance préventive des compresseurs basse pression en chambre froide négative couvre trois axes techniques distincts : la lubrification, la surveillance des paramètres de fonctionnement et le diagnostic par instrumentation. Pour approfondir les aspects fluides frigorigènes, consulter notre dossier Fluides frigorigènes basse température et F-Gaz.

Pourquoi la gestion de l'huile est-elle critique sur un compresseur basse pression en froid négatif ?

L'huile d'un compresseur frigorifique en froid négatif est soumise à deux contraintes antagonistes. En phase de démarrage, le frigorigène dissous dans l'huile du carter (phénomène de solubilité inversement proportionnel à la température) se vaporise brutalement quand le presseur coupe la pression — ce dégazage produit une mousse qui réduit temporairement le niveau d'huile visible au voyant et peut provoquer une aspiration d'huile dans le cylindre si le démarrage survient après un arrêt prolongé. En régime stabilisé, l'huile circule avec le fluide dans tout le circuit et peut s'accumuler dans les points bas des tuyauteries — particulièrement dans les descentes non siphonnées — réduisant progressivement le niveau du carter.

La viscosité de l'huile est le paramètre le plus directement impacté par les conditions de froid négatif. Une huile POE (polyol ester) de grade ISO 68 présente une viscosité de 68 mm²/s à 40 °C, mais cette valeur monte à 280 à 340 mm²/s à -20 °C — ce qui ralentit la circulation dans les passages étroits du bloc et dégrade temporairement la lubrification des paliers lors des démarrages à froid. Les compresseurs basse pression pour froid négatif sont généralement conçus pour des huiles POE de grade ISO 68 à ISO 100, avec parfois des réchauffeurs de carter électriques pour maintenir la viscosité d'huile dans la plage correcte lors des arrêts prolongés.

Une huile qui vire au brun foncé ou au noir signale deux problèmes distincts — soit une surchauffe du refoulement liée à une surchauffe d'aspiration excessive (ratio de compression trop élevé sur conditions de fonctionnement dégradées), soit une contamination par de l'humidité ayant provoqué des réactions d'acidification. Le test de pH de l'huile — réalisé avec un kit d'analyse d'huile réfrigérante — doit donner un résultat supérieur à 6,5 sur une installation saine. En dessous de 5,5, l'huile est acide et dégrade activement les surfaces de friction internes. Vidange et rinçage au filtre déshydrateur sont alors obligatoires avant toute remise en service.

Quels paramètres de fonctionnement surveiller régulièrement sur un compresseur basse pression ?

La surveillance des paramètres de fonctionnement permet de détecter les dérivés précoces — avant que le composant ne lâche. Quatre valeurs doivent être relevées et comparées aux valeurs de référence de mise en service lors de chaque visite de maintenance.

La surchauffe d'aspiration est la différence entre la température du gaz aspiré à l'entrée du compresseur et la température de saturation correspondant à la pression basse. En froid négatif à -18 °C, la surchauffe de travail correcte se situe entre 6 et 10 K. En dessous de 6 K, le risque de coup de liquide est réel — des gouttelettes de frigorigène liquide entrent dans le cylindre et provoquent l'hydroplanage des pistons. Au-dessus de 15 K, la surchauffe excessive surchauffe le refoulement, dégrade l'huile et réduit le COP de 4 à 7 % par kelvin supplémentaire.

La surchauffe de refoulement — température du gaz à la sortie du compresseur. Sur un R404A en froid négatif standard, cette valeur se situe entre 60 et 90 °C selon les conditions. Au-delà de 110 °C, le thermoprotecteur de refoulement déclenche la coupure de sécurité. Une surchauffe de refoulement élevée de manière chronique (95 à 105 °C) signale un rapport de compression trop élevé — condenseur encrassé, valve d'expansion mal réglée, ou sous-charge en fluide.

L'intensité absorbée du moteur électrique, mesurée au pinpince ampèremétrique sur chaque phase. Une intensité supérieure de 8 à 12 % aux valeurs nominales indique une surcharge mécanique ou une tension d'alimentation dégradée. Une intensité inférieure à 85 % des valeurs nominales signale généralement une sous-charge en fluide ou un problème de compression (clapet percé ou joint de culasse défaillant).

La pression de refoulement et la pression d'aspiration — leur rapport donne le taux de compression. Pour du R404A en chambre négative à -18 °C avec condensation à +40 °C, le taux de compression se situe entre 7,8 et 9,4. Un taux supérieur à 11 génère des contraintes mécaniques excessives sur le compresseur et impose une action corrective immédiate (nettoyage du condenseur, vérification de la charge en fluide).

"Un relevé mensuel des quatre paramètres — surchauffe aspiration, surchauffe refoulement, intensité moteur, taux de compression — et leur comparaison avec les valeurs de référence de mise en service constituent 80 % d'une maintenance préventive efficace. Le reste, c'est du nettoyage du condenseur et de la vérification des pressostats." — Thierry Dubois

Comment tester et calibrer les pressostats de sécurité haute et basse pression ?

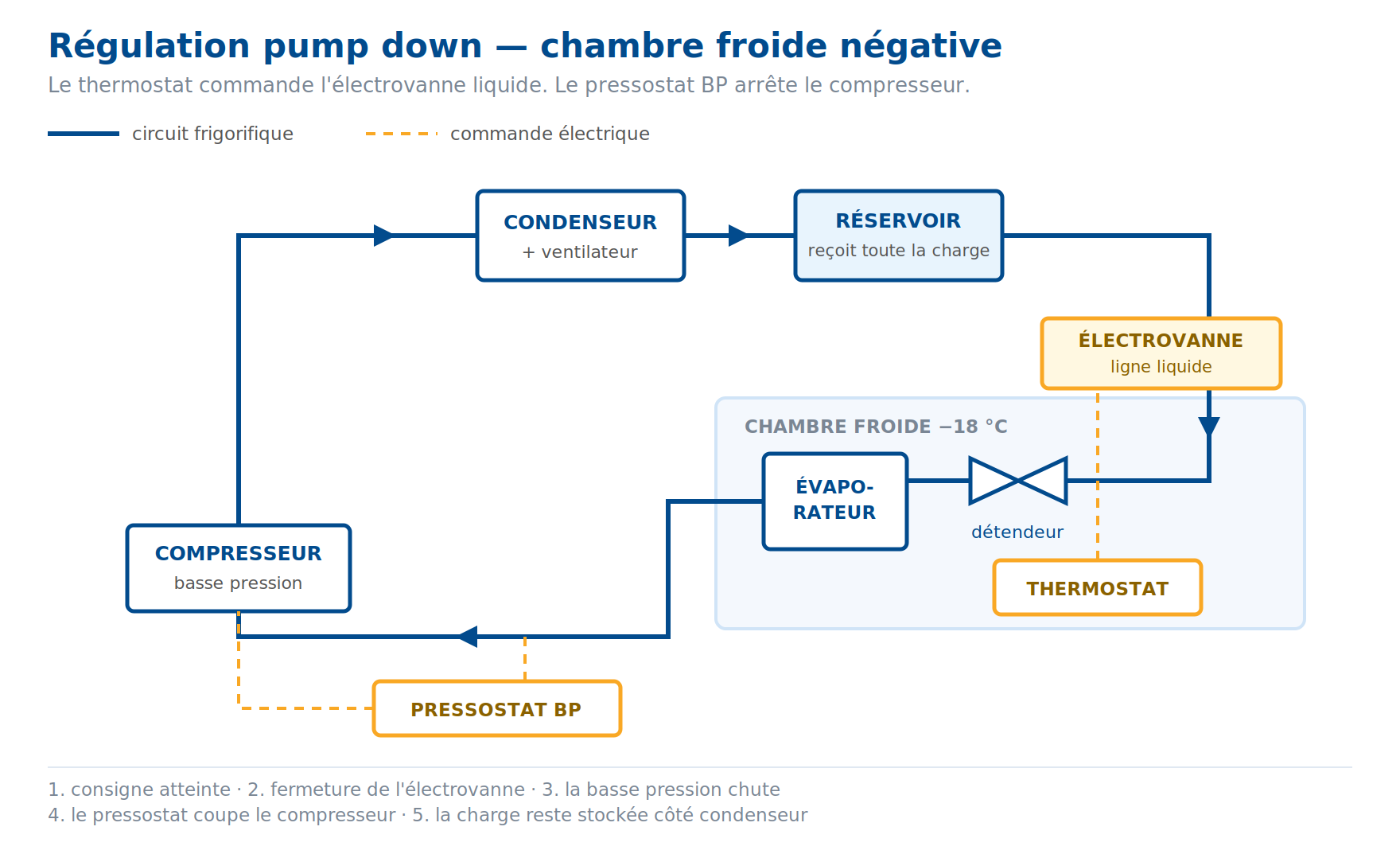

Les pressostats de sécurité sont les organes de protection ultime du compresseur — leur défaillance ou leur déréglage expose le compresseur à des pressions ou des températures de refoulement destructrices. Deux pressostats sont généralement présents sur un groupe de chambre froide négative : le pressostat de haute pression (PHP) coupe le compresseur si la pression de refoulement dépasse le seuil de réglage, et le pressostat de basse pression (PBP) coupe le compresseur si la pression d'aspiration descend en dessous du seuil bas — ce qui protège contre les pertes de fluide, les évaporateurs obstrués ou les mauvaises conditions de démarrage.

Le test du pressostat de haute pression nécessite de simuler une montée en pression au-delà du seuil de coupure — en fermant progressivement la vanne de condenseur ou en réduisant mécaniquement le flux d'air sur le condenseur — et de vérifier que le compresseur se coupe effectivement à la pression de consigne. Ce test doit être réalisé avec un manomètre de contrôle calibré sur la ligne de refoulement, jamais uniquement avec la lecture du manomètre du tableau. Les pressostats mécaniques dérivent de 0,5 à 1,5 bar par an selon les cycles de vibration — un pressostat non testé depuis 24 mois peut avoir une valeur de coupure réelle 2 à 3 bar supérieure à sa consigne nominale.

La dépressurisation avant toute manipulation du circuit est la règle de sécurité absolue. Les vannes d'isolement côté aspiration et côté refoulement permettent d'isoler le compresseur du reste du circuit. L'évacuation de la pression résiduelle doit se faire via le matériel de récupération certifié F-Gas — jamais par mise à l'atmosphère, infraction sanctionnée par le règlement UE 2024/573 et passible d'une amende de 1 500 à 7 500 € selon la quantité de fluide relâchée. La vérification de l'absence de tension au multimètre avant ouverture des carters complète le protocole de consignation électromécanique.

Comment le diagnostic par imagerie thermique améliore-t-il l'anticipation des défaillances ?

La caméra thermique (ou thermographe infrarouge) est l'outil de diagnostic non destructif le plus efficace sur un groupe frigorifique en fonctionnement. Elle détecte les anomalies de température en surface sans démontage — un palier de compresseur en début d'usure présente une température 12 à 18 °C plus élevée que les paliers en bon état sur le même compresseur. Un condenseur partiellement encrassé révèle des gradients de température hétérogènes sur ses tubes — zones à 45 °C en alternance avec des zones à 32 °C, indiquant des passages obstrués par du calcaire ou des poussières grasses.

L'analyse vibratoire complète le diagnostic thermique sur les compresseurs à pistons. Un accéléromètre fixé sur le carter du compresseur enregistre la signature vibratoire en régime stabilisé. Une augmentation de 20 à 30 % de l'amplitude sur les fréquences harmoniques du cycle piston (fréquence de rotation × nombre de cylindres) indique une usure des paliers de bielle ou des segments. Cette détection précoce permet de programmer le remplacement lors d'un arrêt planifié plutôt que de subir une casse en pleine exploitation.

Le journal de bord technique est l'outil de référence pour transformer des mesures ponctuelles en tendances exploitables. Chaque relevé — pression, surchauffe, intensité, pH d'huile — prend son sens par comparaison avec les relevés précédents sur la même installation. Une pression de refoulement qui augmente de 1,2 bar sur 3 mois consécutifs signale un condenseur qui s'encrasse progressivement — tendance invisible sur un relevé isolé, évidente sur une courbe sur 6 mois. Ce type de tendance justifie un nettoyage préventif avant que le taux de compression ne dépasse le seuil critique. Pour le fonctionnement détaillé du groupe frigorifique, voir notre article Le CO₂ transcritique : l'avenir du froid négatif.

Questions fréquentes sur la maintenance préventive des compresseurs basse pression

À quelle fréquence doit-on changer l'huile d'un compresseur semi-hermétique en chambre froide négative ?

Il n'existe pas de fréquence standard universelle — le critère de remplacement est l'état de l'huile, pas sa durée. Un test d'acidité annuel (pH ≥ 6,5 requis) et une analyse de particules tous les 2 ans permettent de déterminer si l'huile est encore exploitable. Sur les installations en R449A ou R290 utilisant des huiles POE, le premier changement est souvent prescrit à 12 mois après la mise en service ou après un rétrofit — pour éliminer les résidus d'huile minérale résiduelle. Sur une installation saine au R290 avec huile POE en bon état, la vidange peut être repoussée à 4 à 6 ans selon le fabricant du compresseur.

Comment vérifier que le pressostat de basse pression est correctement réglé sur un groupe froid négatif ?

Le seuil de coupure basse du pressostat doit être calé 0,5 à 1 bar en dessous de la pression d'aspiration nominale de fonctionnement. Pour un compresseur au R449A fonctionnant à -18 °C d'aspiration (pression de saturation ≈ 2,8 bar), le pressostat de basse pression coupe à environ 1,8 à 2,3 bar. Le seuil de réenclenchement est généralement 1 à 1,5 bar au-dessus du seuil de coupure. Le test fonctionnel consiste à fermer lentement la vanne d'aspiration et à vérifier la coupure du compresseur à la pression de consigne mesurée sur un manomètre de référence externe — pas uniquement sur le manomètre intégré du pressostat, qui peut dériver.

Peut-on réaliser soi-même la maintenance préventive d'un compresseur de chambre froide négative ?

La surveillance des paramètres de fonctionnement (lecture des manomètres, mesure de l'intensité, contrôle visuel du voyant d'huile) peut être réalisée par l'exploitant et documentée dans le journal de bord. En revanche, tout acte impliquant le circuit frigorifique — test des pressostats avec ouverture de vannes, analyse d'huile avec prélèvement, contrôle d'étanchéité, manipulation du fluide — exige un technicien certifié F-Gas selon le règlement UE 2024/573. L'absence de certification lors d'une intervention sur un circuit fluoré est sanctionnée indépendamment de la nature de l'acte technique réalisé.
